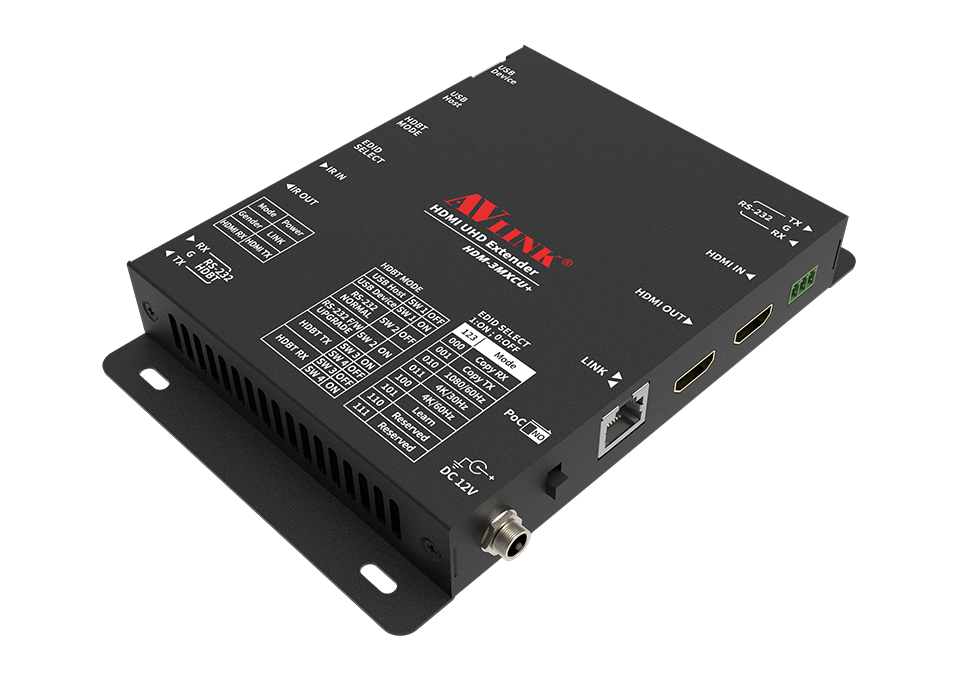

HDM-3MXCU+


  • 通過 Cat 6a U/FTP 23AWG 電纜將無壓縮的 4K/60Hz 4:4:4 HDMI、USB 2.0、IR 和 RS-232 距離延長至 40 公尺

  • 由HDBaseT™ 3.0科技提供支援的發射及接收兩用設計

  • HDMI發射器端畫面回放:發射器端(本地)遠端監控接收器端(遠程)的即時串流內容

  • 智慧 EDID 管理允許有效調整 EDID 設定

  • 遠端單邊供電(PoC)

  • 符合 HDMI 1.4 / 2.0 (HDR)

  • 符合 HDCP 1.4 / 2.2

  • USB 2.0 Type B(Host)與 Type A 的 DIP 開關設定*2(Device)

  • CEC電子控制

  •

    4K HDMI + KVM 40 公尺延伸


    HDM-3MXCU+ 是 HDBaseT™ 3.0 平台,提供 18Gbps 頻寬,可通過 Cat 6a U/FTP 23AWG 電纜將無壓縮 4K/60Hz 4:4:4 HDMI、USB 2.0、IR 和 RS-232 訊號延伸到 40 公尺。

    發射及接收兩用設計


    HDM-3MXCU+ 設計為可收或發訊號的設備,用於高效系統化部署和管理。調整機器上設定,進而更改為發射器(本地)或接收器(遠程)。

    發射器端畫面回放


    在發射器端(本地)遠端監控接收器端(遠程)的即時串流內容。






    優化的硬體性能和系統可靠性


    HDM-3MXCU+ 硬體設計確保卓越的性能和系統可靠性。

    EDID 管理


    智慧 EDID 管理允許有效調整 EDID 設定。讓操作更直覺簡易。

    工作區域 11 複本 90

    USB 2.0 延伸


    不僅可以將 4K 影音延伸到 40 公尺的距離,還可以在相同的設備上傳輸 USB 2.0 訊號。





    工作區域 11 複本 88

    遠端單邊供電

    PoC (Power over Cable) 使設備通過 Cat線供電。 通過在發射器或接收器上使用單側電源。




  •
    HDM-3MXCU+規格
    延伸距離 40M (CAT6A U/FTP 23AWG)

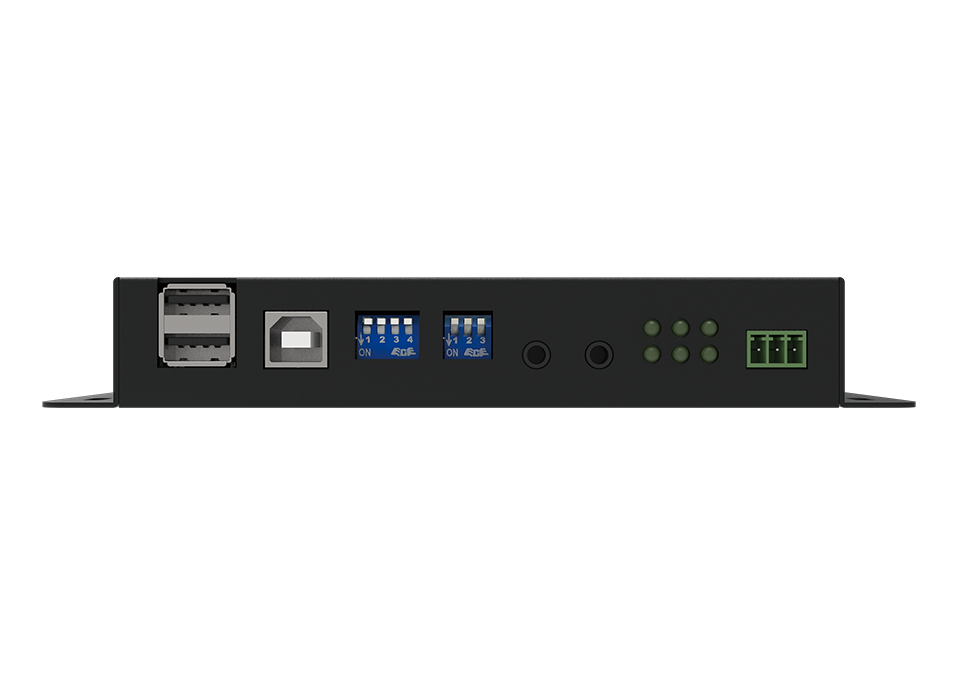

    USB Type B USB 2.0 ( Host )
    USB Type A USB 2.0 (Device) X 2 (全部7個裝置)

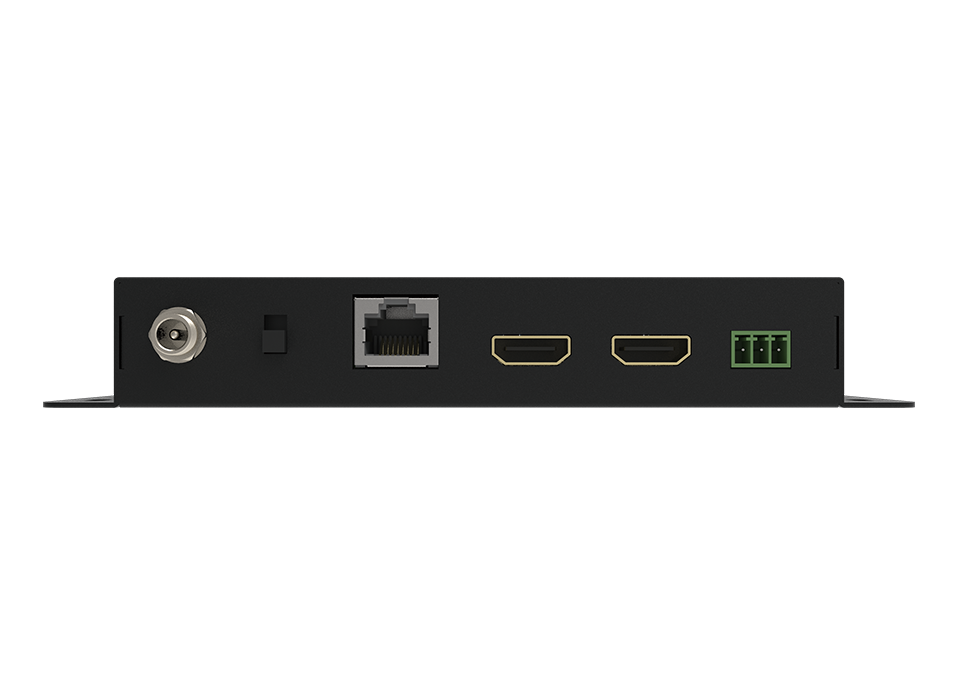

    HDMI In 介面 HDMI A-Type Female x 1
    HDMI Out 介面 HDMI A-Type Female x 1
    Local Out / Remote Out
    HDBT LINK RJ-45 Connector x 1
    RS-232 連接器 HDBT Terminal block (RXD GND TXD)
    EDID Learn Terminal block (RXD GND TXD)
    IR OUT 3.5ψ Stereo Jack x 1
    IR IN 3.5ψ Stereo Jack x 1

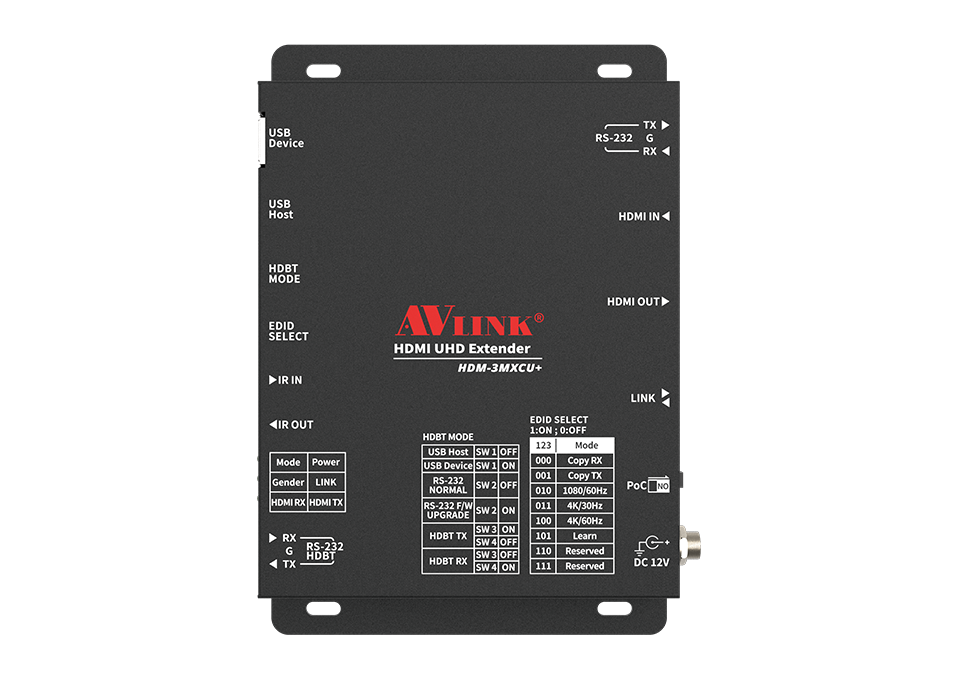

    DIP SW 4bit 設定 HDBT 模式 USB / RS-232 / HDBT Gender
    DIP SW 3bit 設定 HDMI EDID 模式
    最高解析度 4K/60Hz 4:4:4
    電源供應器 (Min.) 24W, DC 12V 2A 可
    PoC 開關 PoC ON/OFF 開關
    外觀材質 金屬
    淨重 476±2 g
    尺寸 (長 x 寬 x 高) 179 x 114 x 25 mm
  • 2022-05-05_HDM-3EXCU_Diagram






  • 2x 本機
    1x 使用手冊
    1x USB Type B 轉 A 型電纜線
    2x 接線端子 3P
    1x 電源變壓器 DC 12V 2A 可鎖式
